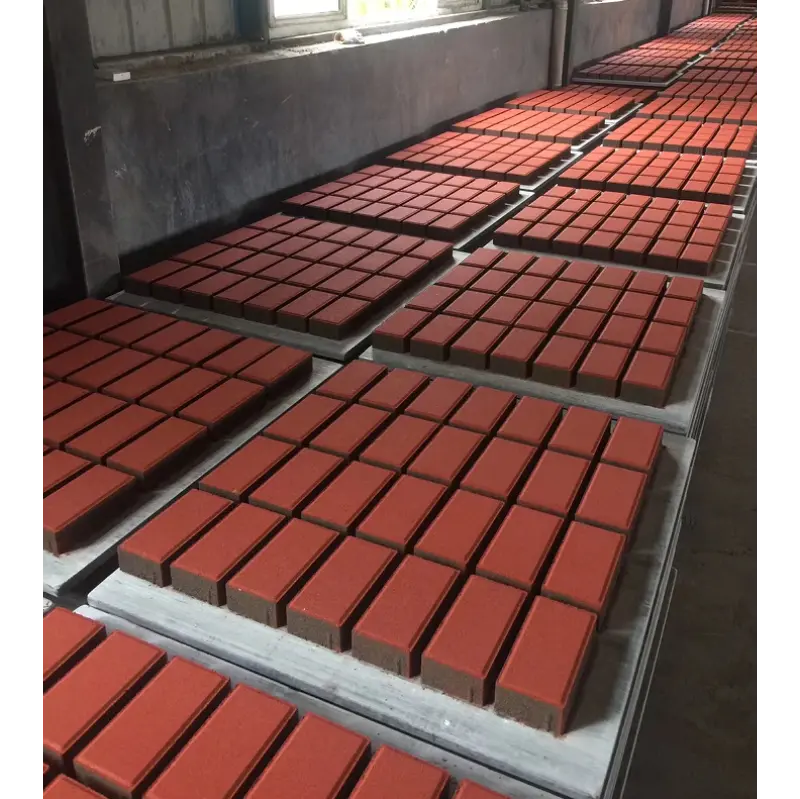

در صنعت محصولات بتنی، فرآیندهای تولید معمولاً به دو مرحله به ظاهر مستقل تقسیم می‌شوند: طراحی مخلوط و انتخاب مواد قالب. اولی توسط مهندسان مواد در آزمایشگاه ها انجام می شود، در حالی که دومی توسط بخش های تولید بر اساس پارامترهای تجهیزات تهیه می شود. با این حال، کلید واقعی برای تعیین هزینه و کیفیت محصول در پر کردن شکاف فنی بین این دو حوزه نهفته است.

طراحی اختلاط بتن یک مقدار ثابت نیست، بلکه تعیین کننده مستقیم سایش قالب، عمر مفید و کیفیت پرداخت سطح است. نادیده گرفتن ویژگی‌های سنگدانه، نسبت آب به سیمان و روش‌های تراکم در طراحی مخلوط می‌تواند منجر به افتادن انتخاب مواد قالب در دام‌های "سختی ناکافی" یا "چقرمگی ناکافی" شود که در نهایت منجر به تغییرات مکرر قالب یا نقص دسته‌ای می‌شود.

در زیر اثرات خاص سه عامل اصلی در طراحی مخلوط بر انتخاب مواد قالب آورده شده است:

1. سختی و درجه بندی سنگدانه: تعیین "دفاع سایش" فولاد قالب

سنگدانه ها (ماسه، سنگ) در بتن "ابزار برش" مستقیمی هستند که باعث سایش قالب می شوند.

سنگدانه های با سیلیس بالا/سخت: اگر در طراحی مخلوط از سنگ خرد شده با سیلیس بالا یا ماسه ساخته شده (با لبه های تیز) استفاده شود.قالبسطح حفره سایش شدید ساینده را تحمل می کند. در این مورد، فولاد آلیاژی با کربن بالا با کربورسازی و کوئنچ عمیق ضروری است، تا اطمینان حاصل شود که سختی سطح به HRC 58-62 می‌رسد تا در برابر سایش مقاومت کند.

دانه بندی ضعیف سنگدانه ها: هنگامی که سنگدانه های ریز بیش از حد زیاد باشند یا دانه بندی ضعیف باشد، اصطکاک داخلی مخلوط بتن به میزان قابل توجهی افزایش می یابد که منجر به افزایش مقاومت در برابر قالب گیری می شود. اگر قالب فقط دارای سختی بالا و بدون چقرمگی کافی باشد (سختی هسته کمتر از HRC 35-40)، به دلیل تمرکز تنش در طول چرخه های کشش مکرر، به شدت مستعد ترک خوردن می شود.

2. نسبت آب به سیمان و تراکم روش: "نگرانی قالب گیری" برای قالب ها

نسبت آب به سیمان نه تنها بر استحکام بلکه بر چسبندگی بتن به سطح قالب نیز تأثیر می گذارد.

نسبت آب به سیمان کم (بتن خشک و سخت): معمولاً برای بلوک های با دقت بالا استفاده می شود، این مخلوط دارای رطوبت کم و ویسکوزیته بالا است. به صافی سطح بسیار بالا (Ra ≤ 1.6) و زاویه کشش مناسب روی حفره قالب نیاز دارد. اگر سطح قالب ناهموار باشد، مخلوط خشک و سخت به شدت می‌چسبد و باعث ترک خوردگی محصول در طول قالب‌گیری یا سایش غیرعادی روی صفحه قالب می‌شود.

تراکم ارتعاش با فرکانس بالا: اگر طراحی مخلوط برای تراکم بر ارتعاش شدید متکی باشد، کل قالب باید در برابر ضربه فرکانس بالا مقاومت کند. در چنین مواردی، انتخاب مواد باید از فولادهای ابزار شکننده اجتناب شود و در عوض از فولادهای آلیاژی کروم-مولیبدن مانند 42CrMo استفاده کرد و از مقاومت خستگی عالی آنها برای جلوگیری از شکستن بستر قالب استفاده کرد.

3. نوع سیمان و مواد افزودنی: "حمله شیمیایی" به قالب ها

این یک عامل نامرئی است که به راحتی نادیده گرفته می شود.

واکنش و خوردگی سنگدانه های قلیایی: هنگام استفاده از سیمان با قلیائیت بالاتر، یا هنگامی که مواد افزودنی حاوی محتوای سولفید بالا هستند، عوامل خورنده می توانند به راحتی در محیط های گرم و مرطوب ایجاد شوند. اگر لایه سایش سطحی قالب حاوی ریزترک باشد، خوردگی از سطح به داخل منتشر می‌شود و شکست زیرلایه را تسریع می‌کند. در چنین مواردی، سطح قالب به درمان‌های تقویت‌کننده ضد خوردگی یا انتخاب گریدهای فولادی خاص با مقاومت در برابر خوردگی بهتر نیاز دارد.

بینش صنعت: از "تعویض قالب واکنشی" تا "انطباق فعال"

به عنوان تولید کننده قالب،Fujian Unik Mold Technology Co., Ltd. در طول خدمات خود به مشتریان جهانی مشاهده کرده است که 80% خرابی‌های زودرس قالب (مانند سایش غیرعادی و ترک خوردن) به خودی خود ناشی از مشکلات کیفیت فولاد نیست، بلکه ناشی از عدم تطابق بین انتخاب مواد قالب و طراحی مخلوط واقعی مشتری است.

بنابراین، تامین کنندگان قالب حرفه ای نباید صرفاً محصولات استاندارد شده را ارائه دهند. در طول مرحله انتخاب، تولیدکنندگان باید به طور فعال سه بخش مهم از اطلاعات را از مشتریان دریافت کنند:

نوع سنگدانه و حداکثر اندازه ذرات - برای ارزیابی شدت سایش.

تشکیل فشار و فرکانس ارتعاش - برای تعیین چقرمگی فولاد مورد نیاز.

خروجی مورد انتظار روزانه و کل طول عمر مورد نیاز - بر اساس نیازهای هزینه و دقت، فرآیندهای پوشش با سختی دوگانه (بیرونی سخت با هسته سخت) یا فرآیندهای پوشش کامپوزیت را پیشنهاد کنید.

نتیجه‌گیری: طراحی مخلوط بتن «سمت تقاضا» را نشان می‌دهد، در حالی که انتخاب مواد قالب «سمت پاسخ» است. تنها با ترجمه تنش‌های فیزیکی و شیمیایی ذاتی در طراحی مخلوط به شاخص‌های عملکرد مواد خاص (شیب سختی، مقاومت خمشی، مقاومت در برابر خوردگی) می‌توانیم واقعاً به پایداری طولانی‌مدت در دقت محصول دست یابیم و هزینه کل را بهینه کنیم. رابطه بین تامین کنندگان و مشتریان باید از معاملات ساده فراتر رفته و به همکاری فنی عمیق مبتنی بر علم مواد تبدیل شود.
